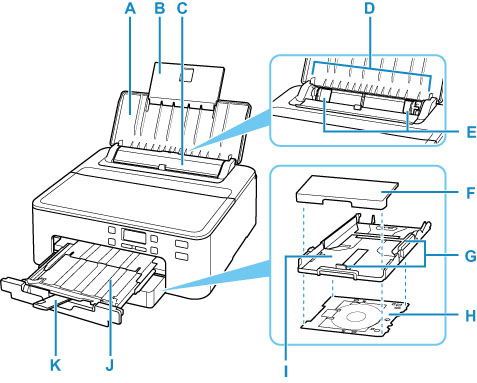

Vista Frontal
- A: Suporte de papel
- Abra para colocar papel na bandeja traseira.
- B: Extensão do suporte de papel
- Estenda para colocar papel na bandeja traseira.
- C: Tampa do slot de alimentação
-
Impede que algo caia no slot de alimentação.
Abra-a para deslizar as guias do papel e feche-a antes de imprimir.
- D: Bandeja traseira
-
Coloque o papel aqui. Duas ou mais folhas do mesmo tamanho e tipo de papel podem ser colocadas ao mesmo tempo e alimentadas automaticamente uma folha por vez.
- E: Guias do papel
- Alinhe com ambos os lados da pilha de papel.
- F: Tampa do cassete
- Retire para colocar papel no cassete.
- G: Guias do papel
- Alinhe com os lados direito/esquerdo/dianteiro da pilha de papel.
- H: Bandeja multipropósito
- Use ao imprimir em discos imprimíveis e outras mídias.
- I: Cassete
-
Coloque papel comum de tamanho A4, B5, A5 ou Letter no cassete e insira-o na impressora.
- J: Bandeja de saída do papel
-
Os papéis impressos são ejetados. Puxe-o para fora antes de imprimir.
Ao usar a bandeja multipropósito para imprimir, insira totalmente a bandeja de saída do papel seguindo a mensagem.
- K: Suporte de saída do papel
- Estenda para apoiar o papel ejetado.
- L: Guia da Bandeja Multipropósito
- Coloque a bandeja multipropósito aqui.
- M: Painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la.
